Go 内存模型与分配机制
By ZhongsJie
- 9 minutes read - 4417 wordsGo内存模型指定了一个goroutine中变量的读取条件,可以保证观察不同goroutine中对同一变量的写入产生的值。
虚拟内存#
虚拟内存技术是操作系统实现的一种高效的物理内存管理方式

- 虚拟内存通过页表映射到物理内存上,页表记录是否在物理内存上(有效位),以及物理内存页的地址
- 操作系统为每个进程提供了一个独立的页表,因此也就是一个独立的虚拟空间地址,多个虚拟页面可以映射到同一个共享物理页面上。
- 地址翻译:一个N元素的虚拟地址空间的元素和一个M元素的物理地址空间中元素之间的映射
- 虚拟内存:利用磁盘空间虚拟出一块逻辑内存,用作虚拟内存的磁盘空间被称为交换空间
- 操作系统内存管理中,一个重要概念虚拟内存:
- 扩大地址空间
- 内存保护
- 公平内存分配
- 当进程通信时,可采用虚存共享的方式实现
- 不需要在实际物理内存的连续空间,**可以利用碎片
- 虚拟内存的代价:
- 管理需要建立很多数据结构,占用额外的内存
- 虚拟地址到物理地址的转换,增加了指令的执行时间
- 页面的换入换出需要磁盘I/O
- 一页中只有部分数据,会浪费内存
Go内存模型#
参考tcmalloc设计,「修改由多个goroutine同时访问的数据的程序必须序列化这种访问。 要序列化访问,请使用channel操作或其他同步原语(sync和sync/atomic)保护数据。 别自作聪明。」
- tomalloc主要有以下特点
- 减少系统调用,避免上线文切换
- 每个线程有缓存,避免了锁竞争
- 复杂的设计让内存碎片化,并让内存利用率降低,tomalloc做了一定优化
概要#
go的早期版本里 <= 1.10 ,内存是线性分配的,就是先申请一块大内存,然后再划分各种小内存,在>=1.11版本中,golang使用稀疏(分段)内存

- 内存模型描述了程序执行的要求,程序执行由 goroutine 执行组成,而 goroutine 执行又由内存操作组成。
- 内存操作:
- 种类:表明是普通的数据读取、普通的数据写入,还是原子数据访问、互斥操作、通道操作等同步操作
- 在程序中的位置
- 正在访问的内存位置或变量
- 操作读取或写入的值

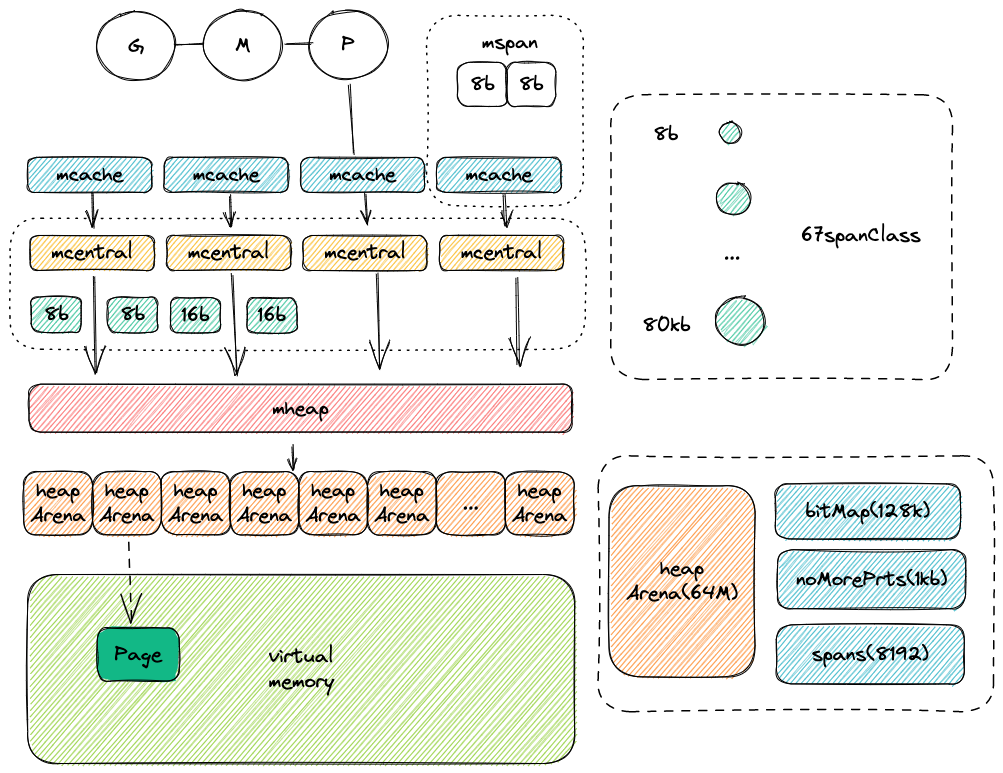

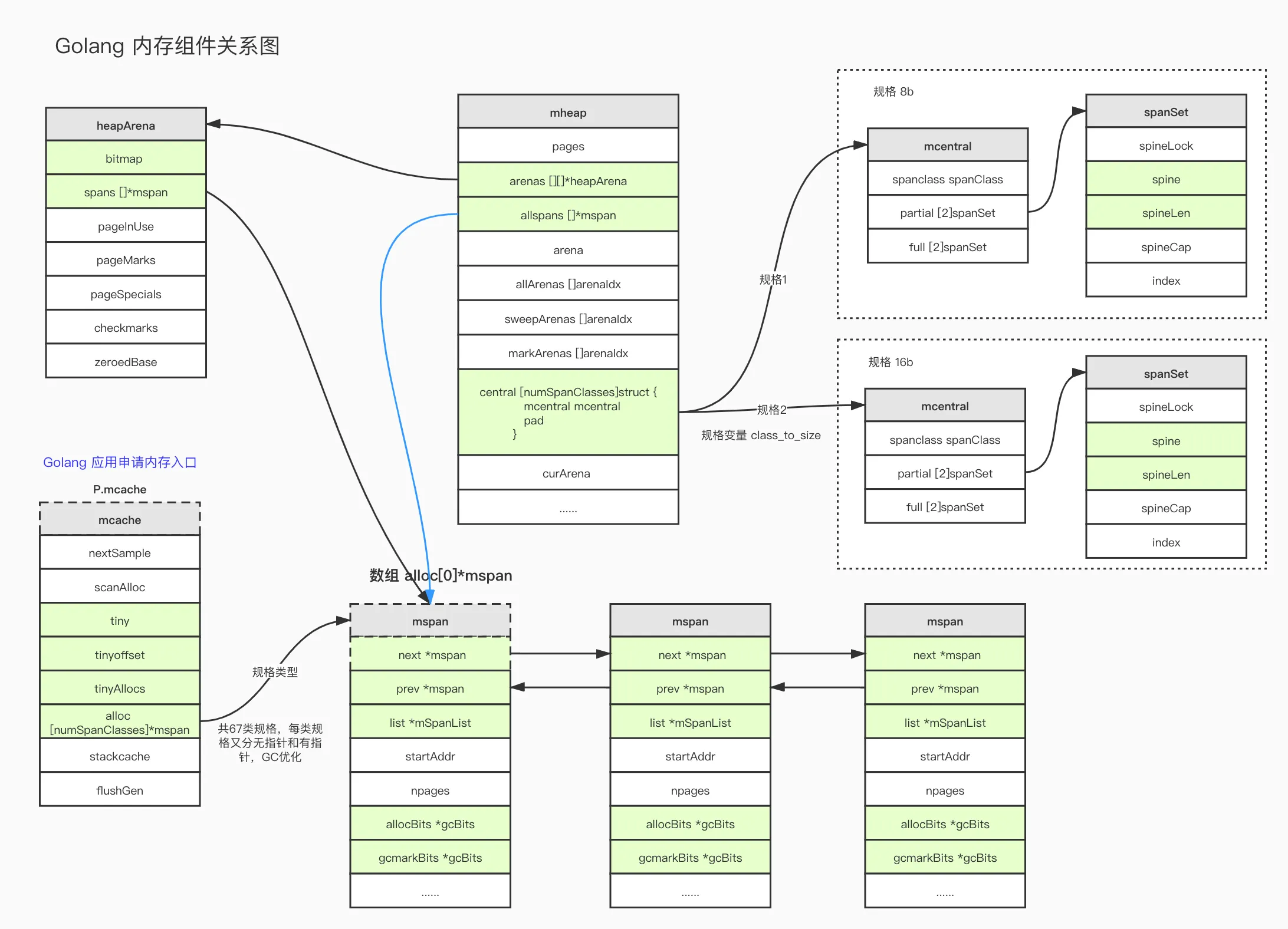

mcache、mspan、mcentral和mheap是内存管理的四大组件,mcache管理线程在本地缓存的mspan,而mcentral管理着全局的mspan为所有mcache提供所有线程mheap:全局的内存起源,访问要加全局锁mcentral:每种对象大小规格(全局共划分为 68 种)对应的缓存,锁的粒度也仅限于同一种规格以内 (中心缓存)mcache:GPM关系中每个P持有一份的内存缓存,mcache 的数量就是P 的数量,访问时无锁 (线程缓存)
mcache (线程缓存)#
本地缓存mcache就是从中央索引中,每一种类型的span都拿出来一个空闲的span来,放在本地队列P中
type mcache struct {
_ sys.NotInHeap // 不会分配到GC堆或者栈上
// 会在每次访问malloc时都会被访问,所以为了更加高效缓存将其按组放在这里
nextSample uintptr // 分配多少大小的堆时触发堆采样
scanAlloc uintptr // 分配的可扫描堆字节数
// 小对象缓存, 当申请对象大小为 `<16KB` 的时候,会使用 `Tiny allocator` 分配器
tiny uintptr
tinyoffset uintptr
tinyAllocs uintptr
// 下方成员不会在每次 malloc 时被访问
alloc [numSpanClasses]*mspan // 当前P的分配规格信息
stackcache [_NumStackOrders]stackfreelist
flushGen atomic.Uint32 // 表示上次刷新mcache的sweepgen(清扫生成)
}
mcache.alloc是一个数组,值为*spans类型,它是 go 中管理内存的基本单元。对于16-32 kb大小的内存都会使用这个数组里的的spans中分配。
mspan (管理单元)#
mspan:最小的管理单元。mspan大小为page(页最小的存储单元)的整数倍,且从8B到80KB被划分为67种不同的规格,分配对象时,会根据大小映射到不同规格的 mspan,从中获取空间.- 源码里定义的虽然是
_NumSizeClasses = 68类,但其中包含一个大小为0的规格,此规格表示大对象,即>32KB,这种对象只会分配到heap上,所以不可能出现在mcache.alloc中。
type mspan struct {
_ sys.NotInHeap
// 前后节点 ,双向链表
next *mspan
prev *mspan
...
startAddr uintptr
npages uintptr // number of pages in span
// Object n starts at address n*elemsize + (start << pageShift).
freeindex uintptr
// 最多可以存放多少span
nelems uintptr
...
// 标识 mspan 等级
spanclass spanClass
// 标记span中的elem哪些是“被使用”的,哪些是未被使用的;清除后将释放 `allocBits` ,并将 `allocBits` 的值设置为 `gcmarkBits`
allocBits *gcBits
gcmarkBits *gcBits
}
mcentral (中心缓存)#
当申请一个
16b大小的内存时,如果mcache中无可用大小内存时,则它找一个最合适的规则mcentral查找
type mcentral struct {
_ sys.NotInHeap
spanclass spanClass
// one of swept in-use spans, and one of unswept in-use span 在每轮GC期间都扮演着不同的角色。`mheap_.sweepgen` 在每轮gc期间都会递增2。
partial [2]spanSet // list of spans with a free object
full [2]spanSet // list of spans with no free objects
}
- mcentral也是存放在全局变量mheap中mheap_.central 并且在64位linux下有136 个 = 68 * 2,也就是说每个规格(spanclass)的mcentral都存在两份,其中一个用了存放需要扫描的对象(scan spanClass),另一个存放没有指针的不需要扫描的对象(noscan spanClass)
- 每个 mcentral 对应一种 spanClass
- 每个 mcentral 下聚合了该 spanClass 下的 mspan
- mcentral 下的 mspan 分为两个链表,分别为有空间 mspan 链表 partial 和满空间 mspan 链表 full
- mcentral不是内存,只是一个索引(目录)
mheap (页堆)#
mheap.go文件是Go语言运行时包中(runtime)的一个文件,作用是实现Go语言的堆内存管理。其中定义了mheap结构体和相关的方法,用于在运行时环境中跟踪、分配和释放堆内存。
type mheap struct {
_ sys.NotInHeap
// `lock` 全局锁,保证并发,所以尽量避免从`mheap`中分配
lock mutex
pages pageAlloc // page allocation data structure
sweepgen uint32
// `allspans` 所有的 spans 都是通过 `mheap_` 申请,所有申请过的 `mspan` 都会记录在 `allspans`,可以随着堆的增长重新分配和移动
allspans []*mspan
// 堆arena 映射。它指向整个可用虚拟地址空间的每个 arena 帧的堆元数据,由一个L1级映射和多个L2级映射组成, 当有大量的的 arena 帧时将节省空间
arenas [1 << arenaL1Bits]*[1 << arenaL2Bits]*heapArena
...
allArenas []arenaIdx
sweepArenas []arenaIdx
markArenas []arenaIdx
...
// 每种规格大小的块对应一个 mcentral。pad 是一个字节填充,用来避免伪共享(false sharing)
central [numSpanClasses]struct {
mcentral mcentral
pad [(cpu.CacheLinePadSize - unsafe.Sizeof(mcentral{})%cpu.CacheLinePadSize) % cpu.CacheLinePadSize]byte
}
...
}
- mheap结构体是Go语言堆内存管理核心
- arenas
- central
- mheap在golang源码中是一个全局唯一变量,位置
$GOROOT/src/runtime/mheap.go/mheap_,其加载顺序在 schedinit->mallocinit->mheap_.init() - Go中其被作为全局变量
mheap_存储var mheap_ mheap
heapArea#
- heapArena标记为
notinheap,表示对象自身存储在Go heap之外。其通过mheap_.arenas index 来访问,heapArena对象也直接从操作系统分配的 - 每个 heapArena 包含 8192 个页,大小为 8192 * 8KB = 64 MB
- heapArena 记录了页到 mspan 的映射. GC 时,通过地址偏移找到页很方便,但找到其所属的 mspan 不容易. 因此需要通过这个映射信息进行辅助.
- heapArena 是 mheap 向虚拟内存申请内存的单位
- 所有的heapArena组成了mheap(Go的堆内存)
内存分配#
Go语言中采用了分级分配的策略。将一个heapArena中划分成许多大小相等的小格子,空间大小相同的格子划分为一个等级。最终都会调用mallocgc方法,new(T),&T{},make(xxxx)
- 堆上所有的对象内存分配都会通过
runtime.newobject进行分配,运行时根据对象大小将它们分为微对象、小对象和大对象:- tiny微对象(0, 16B):先使用微型分配器,再依次尝试线程缓存、中心缓存和堆分配内存;多个小于16B的无指针微对象的内存分配请求,会合并向Tiny微对象空间申请,微对象的 16B 内存空间从 spanClass 为 4 或 5(无GC扫描)的mspan中获取。
- small小对象[16B, 32KB]:先向mcache申请,mcache内存空间不够时,向mcentral申请,mcentral不够,则向页堆mheap申请,再不够就向操作系统申请。
- large大对象(32KB, +∞):大对象直接向页堆mheap申请。
- 对于内存的释放,遵循逐级释放的策略。当ThreadCache的缓存充足或者过多时,则会将内存退还给CentralCache。当CentralCache内存过多或者充足,则将低命中内存块退还PageHeap。
mallocgc#
- 对于微对象的分配流程: (1)从 P 专属 mcache 的 tiny 分配器取内存(无锁) (2)nextFreeFast 根据所属的 spanClass,从 P 专属 mcache 缓存的 mspan 中取内存(无锁) (3) 根据所属的 spanClass 从对应的 mcentral 中取 mspan 填充到 mcache,然后从 mspan 中取内存(spanClass 粒度锁) (4)根据所属的 spanClass,从 mheap 的页分配器 pageAlloc 取得足够数量空闲页组装成 mspan 填充到 mcache,然后从 mspan 中取内存(全局锁) (5)mheap 向操作系统申请内存,更新页分配器的索引信息,然后重复(4).
- 对于小对象的分配流程是跳过(1)步,执行上述流程的(2)-(5)步;
- 对于大对象的分配流程是跳过(1)-(3)步,执行上述流程的(4)-(5)步.
func mallocgc(size uintptr, typ *_type, needzero bool) unsafe.Pointer {
// ...
assistG := deductAssistCredit(size)
// 获取m
mp := acquirem()
// ... 获取mcache
c := getMCache(mp)
// ... mspan
var span *mspan
var x unsafe.Pointer
// 是否为小对象 32kb
if size <= maxSmallSize {
// 小于 16 B 且无指针,则视为tiny对象
if noscan && size < maxTinySize {
// 1. 分配tiny对象如下
} else {
// 2. 分配小对象
}
} else {
// 3. 分配大对象
}
}
tiny对象分配#
noscan := typ == nil || typ.ptrdata == 0
// ...
if noscan && size < maxTinySize {
// tiny 内存块中,从 offset 往后有空闲位置
off := c.tinyoffset
// ... 调整off参数并对齐
// 如果当前 tiny 内存块空间还够用,则直接分配并返回
if off+size <= maxTinySize && c.tiny != 0 {
// 分配空间
x = unsafe.Pointer(c.tiny + off)
c.tinyoffset = off + size
c.tinyAllocs++
mp.mallocing = 0
releasem(mp)
return x
}
// 分配一个新的tiny内存块
span = c.alloc[tinySpanClass]
// 从 mcache 的 span 中尝试获取空间
v := nextFreeFast(span)
if v == 0 {
// 通过mcentral,mheap兜底
// 同样是获取mcache中的缓存,但是更加耗时
// 如果mcache中没获取到则获取mcentral中的mspan用于分配(调用refill方法)
// 如果mcentral也没有则去找mheap.
// 这里的tinySpanClass,是序号为2的spanClass,即大小为16字节.同时也等于macTinySize
v, span, shouldhelpgc = c.nextFree(tinySpanClass)
}
// ...
size = maxTinySize
// ...
}
newFreeFast#
func nextFreeFast(s *mspan) gclinkptr {
theBit := sys.TrailingZeros64(s.allocCache) // 在 bit map 上寻找到首个 object 空位
if theBit < 64 {
result := s.freeindex + uintptr(theBit)
if result < s.nelems {
freeidx := result + 1
if freeidx%64 == 0 && freeidx != s.nelems {
return 0
}
s.allocCache >>= uint(theBit + 1)
// 偏移
s.freeindex = freeidx
s.allocCount++
// 返回获取object 空位的内存地址
return gclinkptr(result*s.elemsize + s.base())
}
}
return 0
}
nextFree#
func (c *mcache) nextFree(spc spanClass) (v gclinkptr, s *mspan, shouldhelpgc bool) {
s = c.alloc[spc]
// ...
// 从 mcache 的 span 中获取 object 空位的偏移量
freeIndex := s.nextFreeIndex()
if freeIndex == s.nelems {
// ...
// 倘若 mcache 中 span 已经没有空位,则调用 refill 方法从 mcentral 或者 mheap 中获取新的 span
c.refill(spc)
// ...
// 再次从替换后的 span 中获取 object 空位的偏移量
s = c.alloc[spc]
freeIndex = s.nextFreeIndex()
}
// ...
v = gclinkptr(freeIndex*s.elemsize + s.base())
s.allocCount++
// ...
return
}
small对象分配#
- 根据对象大小,向上计算所需最小spanClass
- 首先从p的mcache中取对应spanClass的span链表,如果有空闲的内存单元,则返回(nextFreeFast)
- 如果没有,则向mcentral申请,如果还没有则向mheap申请。(nextFreeFast)
- 最后清理空闲内存
// 获取spanclass信息
var sizeclass uint8
if size <= smallSizeMax-8 {
sizeclass = size_to_class8[divRoundUp(size, smallSizeDiv)]
} else {
sizeclass = size_to_class128[divRoundUp(size-smallSizeMax, largeSizeDiv)]
}
// 根据对应的spanclass,分配给每个对象的空间大小
size = uintptr(class_to_size[sizeclass])
spc := makeSpanClass(sizeclass, noscan)
span = c.alloc[spc]
v := nextFreeFast(span)
if v == 0 {
v, span, shouldhelpgc = c.c(spc)
}
x = unsafe.Pointer(v)
if needzero && span.needzero != 0 {
memclrNoHeapPointers(x, size)
}
large对象分配#
shouldhelpgc = true
// 直接调用mheap进行分配. makeSpanClass(0, noscan)
span = c.allocLarge(size, noscan)
span.freeindex = 1
span.allocCount = 1
size = span.elemsize
x = unsafe.Pointer(span.base())
